Аппаратура громкоговорящей связи и предупредительной сигнализации в лаве АС-3СМ.III и АС-3СМ.IV

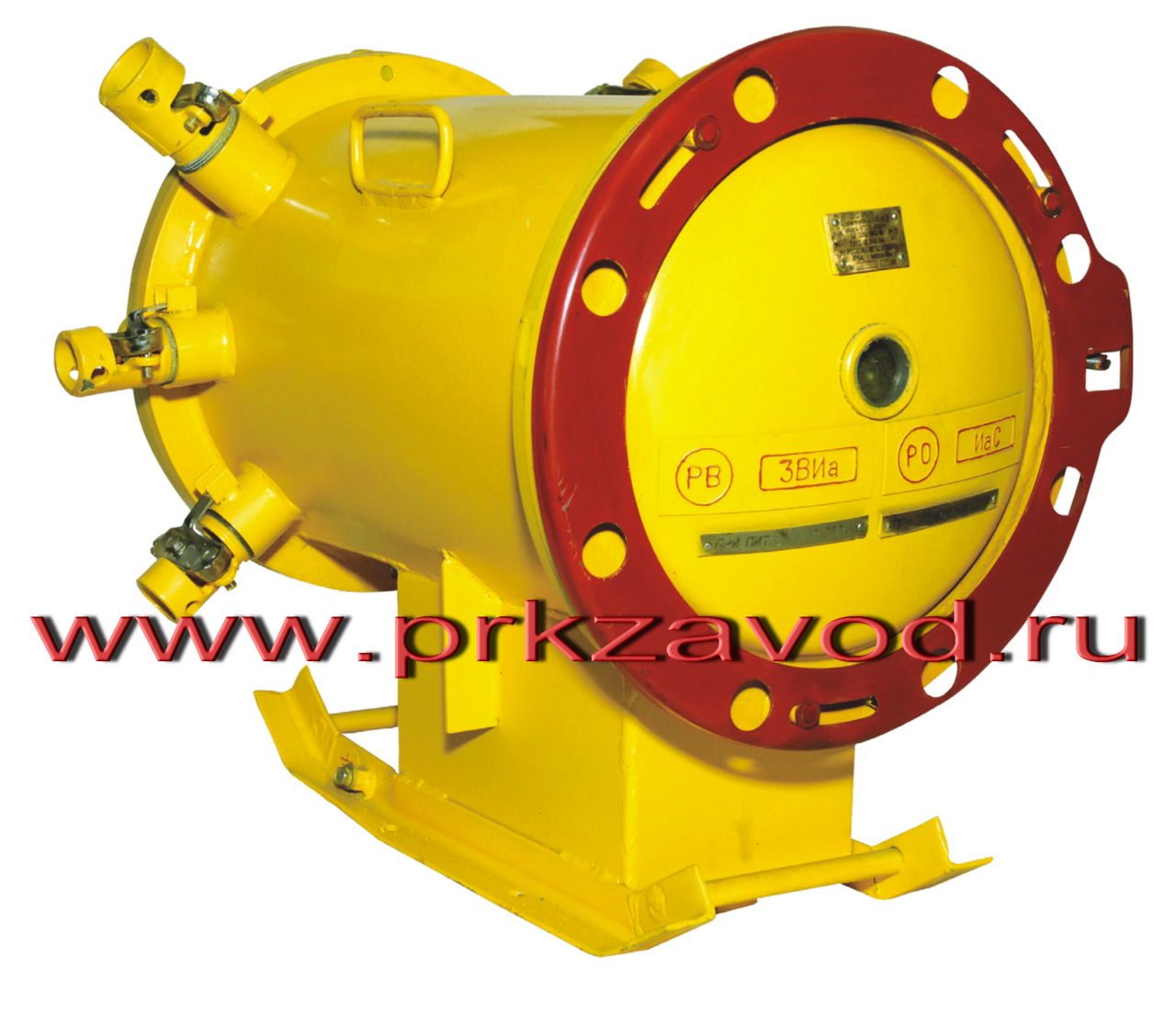

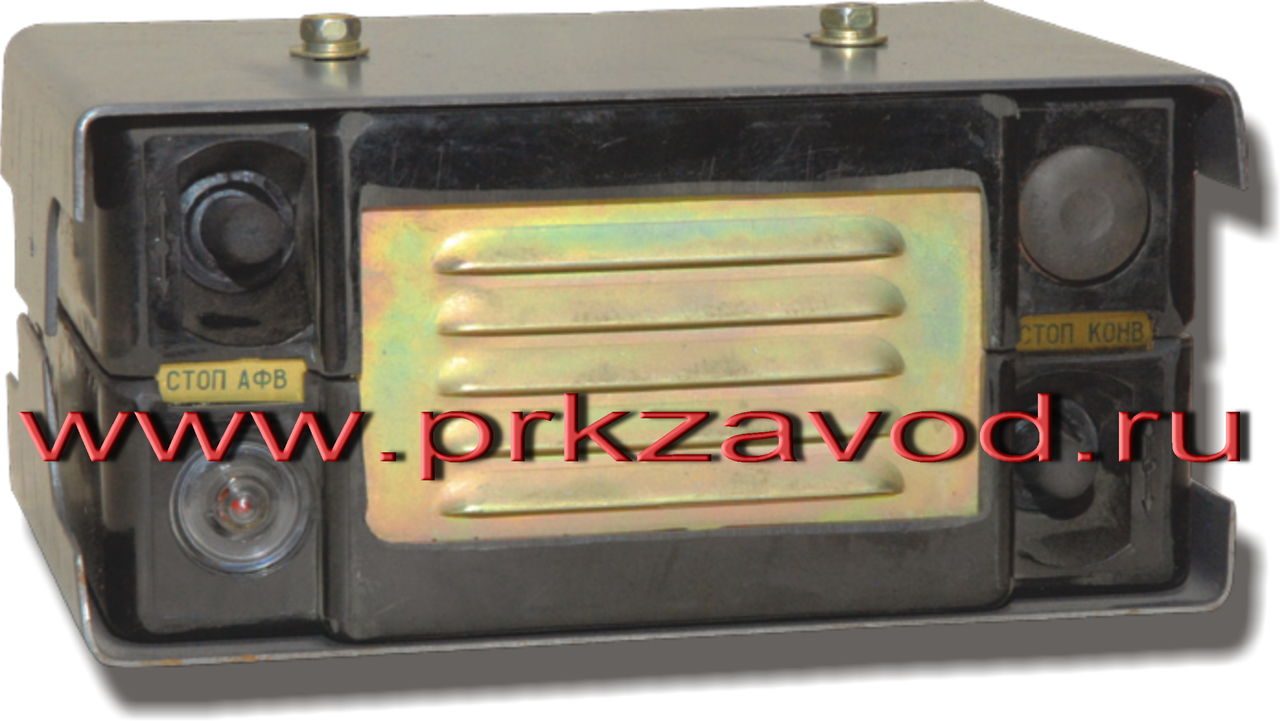

 СГС для АС-3СМ       ПА для АС-3СМ

Назначение

Аппаратура громкоговорящей связи и предупредительной сигнализации в лаве АС-3СМ предназначена для двухсторонней симплексной громкоговорящей связи между абонентами очистного забоя и штрека, подачи и контроля прохождения предупредительного сигнала перед включением и началом перемещения забойных машин, а также выдачи команд на аварийное отключение конвейера и автоматического фидерного выключателя.

Климатическое исполнение УХЛ и Т, категория размещения 5.

Код ОКП (ТН ВЭД) 31 4872 (8531 10 950 9)

Нормы

ГОСТ 12.2.020-76

ГОСТ 22782.0-81

ГОСТ 22782.5-78

ГОСТ 22782.6-81

ГОСТ Р 51330.20-99

ГОСТ 24754-81

Правила безопасности в угольных шахтах (ПБ 05-618-03) ТУ 12.48.066-84

Область применения

• в очистных забоях шахт, в том числе опасных по газу и пыли, разрабатывающих:

• пласты пологого и наклонного падения, оборудованные механизированными комплексами или индивидуальной крепью для всех типов очистных комбайнов и струговых установок,

• пласты крутого падения, оборудованные механизированными комплексами и щитовыми агрегатами с электроприводом;

• в котельных;

• на заводах ЖБИ;

• в крупных гаражах мукомольной и цементно-производящей промышленности.

Конструкция

Основными составными частями аппаратуры являются:

• станция громкоговорящей связи (СГС),

• пост абонентский (ПА),

• блок концевой (БК).

СГС выполнена во взрывобезопасном исполнении и представляет собой стальной круглый корпус сварной конструкции, к которому приварен аккумуляторный отсек. Корпус разделен на камеру кабельных вводов и аппаратную камеру. С лицевой и тыльной стороны корпус закрывается крышками. В корпусе размещены две выемные панели и блок аккумулятора. Верхняя выемная панель представляет собой стальное основание, на котором установлены блок усилителя мощности, блок генератора предупредительного сигнала, блок искрозащиты, выходной трансформатор усилителя мощности, блок ключей, разъем для подключения панели к остальной схеме СГС. Нижняя выемная панель представляет собой стальное основание, на котором установлен блок питания, силовой трансформатор с выпрямительным мостом и конденсаторами фильтра, вставка плавкая и разъем для подключения к остальной схеме СГС. В аккумуляторном отсеке расположена аккумуляторная батарея и реле, предохраняющее ее от глубокого разряда.

ПА предназначен для установления связи между абонентами воспроизведения предупредительного сигнала и осуществления стоповых операций, представляет собой пластмассовый корпус, на передней стороне которого расположены органы управления и световой индикатор “зажатых” кнопок.

БК предназначен для контроля поступления предупредительного сигнала по цепям линии связи на последний пост абонентский и контроля целостности цепей линии управления. Выполнен в виде блочка с гибким выводом, который закрепляется к последнему абонентскому посту со стороны свободного кабельного ввода.

Модификации аппаратуры

• АС-3С.М-III. УХЛ 5 – на напряжение 36, 127В;

• АС-3С.М-IV. УХЛ 5 – на напряжение 380, 660В;

• АС-3С.М-V. УХЛ 5 – на напряжение 380, 500, 660В, для экспорта в страны с холодным и умеренным климатом;

• АС-3С.М-VI. Т5 – на напряжение 380, 500, 660В, для экспорта в страны с тропическим климатом.

Функции

• обеспечение двухсторонней симплексной громкоговорящей связи между абонентами проходческого и очистного забоя при наличии напряжения в сети, а при отсутствии питания – от встроенного источника;

• подача и контроль прохождения предупредительного сигнала перед включением и началом перемещения забойных машин и механизмов;

• отключение конвейера с любого абонентского поста нажатием кнопки «СТОП КОНВЕЙЕРА», фидерного автоматического выключателя нажатием кнопки «СТОП АФВ»;

• диагностика неисправностей в каналах связи и управления;

• подача информации от системы шахтного аварийного оповещения.

Условное обозначение при заказе и в документации другого изделия:

Аппаратура АС-3С.М-IV. УХЛ 5 ТУ 12.48.066-84

Аппаратура громкоговорящей связи и предупредительной сигнализации в лаве модификация

АС-3С.М-IV, климатическое исполнение УХЛ, категория размещения 5.

Комплектность

• Станция СГС – 1шт;

• Пост абонентский (ПА) – 30шт;

• Блок БК – 1шт;

• Руководство по эксплуатации (паспорт) – 1 экз.( на экспорт – 2экз.);

• ЗИП – согласно паспорту.
