Коробка разветвительная высоковольтная КРВ-6.01 и КРВ-6.02 напряжение до 6000 В

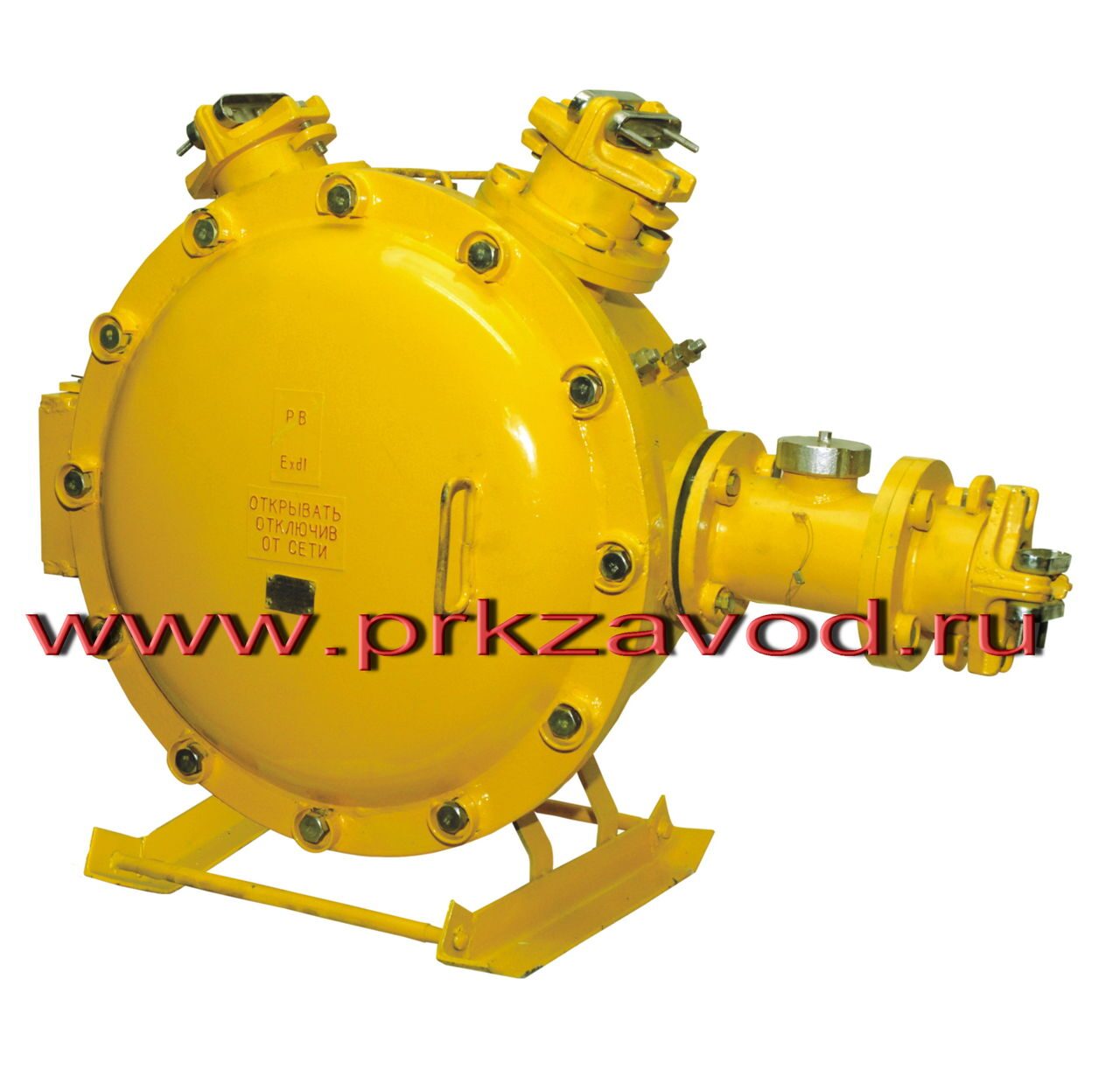

 КРВ-6.01

Назначение: коробка разветвительная высоковольтная КРВ-6.01 и КРВ-6.02 предназначены для использования в качестве высоковольтного распределительного устройства в электросетях участковых передвижных трансформаторных подстанций, а также соединения высоковольтных бронированных и гибких кабелей.

Область применения:

  • в шахтах опасных по газу (метану) и угольной пыли;
  • обогатительные фабрики;
  • предприятия открытой разработки месторождений.

Условия эксплуатации:

  • температура окружающей среды, °С ................................... от минус 30 до 45°;
  • относительная влажность воздуха при температуре окружающей среды (35±2) °С, % .......................................... 98±2;

Устройство: Коробка выполнена в виде напольной конструкции на салазках и состоит из следующих узлов: взрывонепроницаемой  оболочки, кабельных вводов Ø63мм, камеры и панели с тремя опорными изоляторами. Взрывонепроницаемая оболочка сварной конструкции состоит из корпуса, крышки и салазок. Внутри корпуса устанавливается панель, на которой расположены три изолятора. На изоляторах установлены зажимные колодки при помощи которых осуществляется соединение силовых жил кабеля. В коробке предусмотрены внутренние и наружные заземляющие зажимы для заземления каждого вводимого кабеля. Кабельные вводы имеют скобы, предохраняющие кабель от выдергивания. Уплотнение кабеля осуществляется с помощью уплотнительного кольца, сжимаемого муфтой. Конструкция коробки позволяет устанавливать четыре кабельных ввода в любом сочетании для подключения гибкого и бронированного кабеля.

Коробка выпускается двух модификаций:

КРВ-6.01 - с одной камерой вводов СБ для подключения бронированного кабеля, одним резервным вводом, и двумя вводами для подключения гибкого кабеля;
КРВ-6.02 - с двумя камерами вводов СБ для подключения бронированного кабеля, и двумя вводами для подключения гибкого кабеля;

Технические характеристики:

Наименование параметра

Норма для модификации изделия

КРВ-6.01

КРВ-6.02

Уровень и вид взрывозащиты

РВ ExdI

Номинальное напряжение сети, В

6000

Максимальный ток, А

200

Количество вводов, шт.

  • для подключения гибкого кабеля
  • для подключения бронированного кабеля
  • резервный ввод



2

1

1



2

2

---

Наружный диаметр подключаемых кабелей, мм

  • наименьший
  • наибольший



34

63

Габаритные размеры, мм, не более

950х750х550

1250х750х550

Масса, кг, не более

110

115
