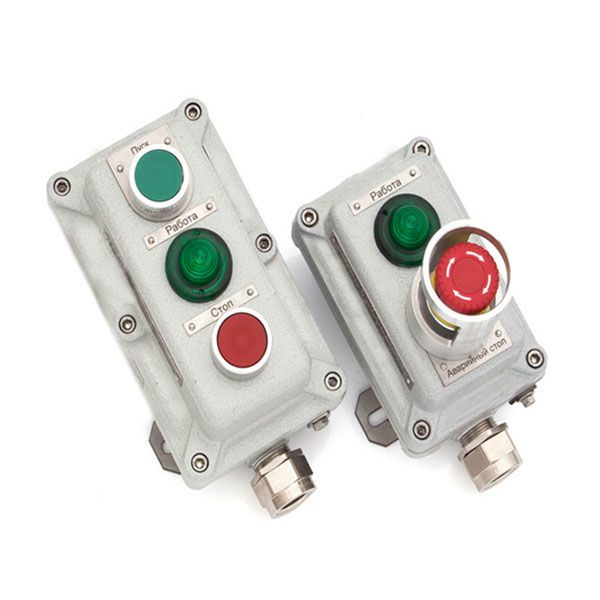

Посты управления и индикации кнопочные взрывозащищенные ПИКАВ

post

Предназначение

Посты управления и индикации кнопочные взрывоза-щищенные ПИКАВ, в дальнейшем  именуемые «посты».

 Посты конструктивно должны изготавливаться двух ви-дов: двухместные  и трехместные.

Климатическое исполнение и категория размещения по-стов У1, ХЛ1 по ГОСТ 15150.

Посты могут использоваться в соответствии с маркиров-кой взрывозащиты в шахтах и подземных выработках, опас-ных по газу и пыли, во взрывоопасных зонах нефтяной и хи-мической промышленности в соответствии с ГОСТ 30852.13, в которых возможно образование взрывоопасных смесей ка-тегории IIA, IIB, IIC, групп Т1, Т2, Т3, Т4, Т5 по ГОСТ 30852.11, ГОСТ 30852.5.

В качестве переключателя  должен применяться блок контактный взрывозащищенный  типа БКВ-21 В2 или анало-гичный с маркировкой взрывозащиты  ExdeIU/ExdeIICU. В качестве индикатора должен использоваться светодиод по-вышенной яркости:

- BL-L102PGC – ультра зеленого цвета;

- BL-L102URC – ультра ярко-красного цвета.

1.1.    СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПОСТОВ.

Пост ПКИАВ.Х1  Х2  Х3  Х4 (Х5) Х6 Х7, где

П – пост управления;

И – индикации;

К – кнопочный;

А – материал корпуса (алюминий);

В – взрывозащищенный;

Х1 – модификация поста: 2 – двухместный; 3 – трехместный;

Х2 – значение номинального тока, А;

Х3 – количество устанавливаемых элементов;

Х4 – тип устанавливаемого элемента: К – кнопка;   И – индикатор;

Х5 – цвет кнопок или индикатора: К – красный;    З – зеленый;

Х6 – климатическое исполнение и категория размещения по ГОСТ 15150;

Х7 – обозначение технических условий.

Пример записи обозначения постов при заказе и в других документах:

Пост управления и индикации кнопочный взрывозащи-щенный двухместный с двумя кнопками (красной и зеленой), номинальный ток – 10 А:

Пост ПИКАВ.2 10 2К(КЗ) У1 ТУ 3434-060-50578968-2016.

Пост управления и индикации кнопочный взрывозащи-щенный трехместный с двумя кнопками (красной и зеленой) и красным индикатором, номинальный ток 16 А:

Пост ПИКАВ.3 16 2К(КЗ) 1И(К) У1 ТУ 3434-060-50578968-2016

Наименование основных параметров и размеров

Норма

Электрооборудование I группы

Электрооборудование II группы

1. Маркировка взрывозащиты:









- при подключении силовых цепей;

PB ExdI

1ExdIIВТ6

- при подключении искробезопасных цепей

РО ExiaI

0ExiaIIСT6

2. Максимальное напряжение переменного тока частотой 50 Гц, В:





   - при подключении силовых цепей;

127

660

   - при подключении искробезопасных цепей

60

60

3. Максимальное напряжение постоянного тока, В:





   - при подключении силовых цепей;

110

440

   - при подключении искробезопасных цепей

60

60

4. Максимально допустимый переменный или постоянный ток, А:





- при подключении силовых цепей;

16

16

 - при подключении искробезопасных цепей

5

5

Наименование основных параметров и размеров

Норма

Электрооборудование I группы

Электрооборудование II группы

5. Максимальное сечение подсоединяемых проводов на один силовой зажим, мм2:



- одного провода

4

- двух проводов одновременно

2,5
