Устройство телефонной связи УТС (соединительная коробка)

 Предназначение

Устройство телефонной связи УТС предназначено для соединения и разветвления контрольных и телефонных кабелей цепей автоматики, управления, сигнализации, телемеханики и других искробезопасных цепей в шахтах, опасных по газу метану и угольной пыли, а также во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей газа или пара категорий IIA, IIB, IIС.

Конструкция

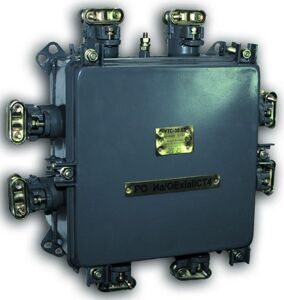

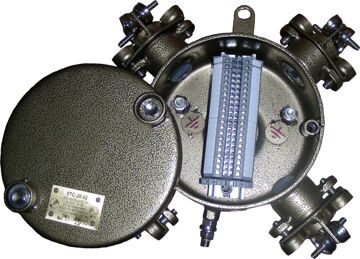

Устройства телефонной связи УТС-10, УТС-30, УТС-20, УТС-30-02, УТС-30-03 представляют собой стальную прямоугольную оболочку, состоящую из корпуса и шарнирно закрепленной крышки, УТС-20-02 - цилиндрическую оболочку, корпус и крышка которой крепятся при помощи невыпадающих винтов. Эмалевое покрытие защищает от воздействия рабочих сред.
На боковых поверхностях коробки размещаются кабельные вводы с установленными в них заглушками, обеспечивающими герметичность при транспортировке и позволяющие использовать коробку с пустыми вводами (без кабеля), сохраняя при этом заданный уровень взрывозащиты. При вводе кабеля заглушка удаляется. Диаметры проходных отверстий кабельных вводов:
• 14 мм с одним отверстием и со специальными надрезами. Диаметр вводимого кабеля (7...14) мм
• 25 мм - с одним отверстием и со специальными надрезами. Диаметр вводимого кабеля (7...25) мм
• 25 мм - с тремя отверстиями. Диаметр вводимого кабеля (7...9) мм
Предусмотрена защита жил кабеля от растягивающих усилий.
В зависимости от типа изделия, внутри корпуса установлены  или винтовые клеммные блоки или на DIN - рейках клеммные зажимы. Устройства оснащены зажимами заземления: четыре внутри и один снаружи. Крепление к внешним элементам осуществляется с помощью кронштейна.

Комплектность

• Устройство телефонной связи - 1 шт.
• Паспорт - 1 экз.

Структура обозначения

УТС - Х1 - Х2/Х3 - Х4/Х5 - Х6/Х7/Х8  Х9  Х10
УТС – устройство телефонной связи
Х1 – тип изделия: 10; 20; 20.02; 30; 30.02; 30.03
Х2 - количество кабельных вводов с диаметром проходного отверстия 25мм
Х3 - количество кабельных вводов с диаметром проходного отверстия 14мм
Х4 - количество уплотнительных колец с тремя отверстиями для ввода 25мм
Х5 - количество уплотнительных колец с одним отверстием для ввода 25мм
Х6 - количество клеммных зажимов типа UT 2,5 (указывается только для 20.02; 30.02; 30.03)
Х7 - количество клеммных зажимов типа UT 4 (указывается только для 20.02; 30.02; 30.03)
Х8 - количество клеммных зажимов типа UT 6 (указывается только для 20.02; 30.02; 30.03)
Х9 – климатическое исполнение и категория размещения по ГОСТ 15150
Х10 – обозначение ТУ
Условное обозначение при заказе или в документации другого изделия:
УТС-30.02-8/0-4/4-60/0/0 УХЛ5  ТУ 3148-015-50578968-2013
